Décharge capacitive   8 €

LOCOoooMOTIV / CA 20100

Booster pour moteur d’aiguillage.

Pour les moteurs d’aiguillage un peu gourmand ou en bout de ligne.

L’entrée alternative est redressée par D1. R1 polarise la base du transistor qui devient passant et charge C1. Quand le contact est fermé, la base de T1 est mise à zéro et ouvre le transistor. C1 est déchargé violement dans la bobine du moteur. D2 et D3 protègent le montage de la surtension inverse engendrée. T1 reste bloqué tant que le contact est maintenu, évitant ainsi un courant permanent dans la bobine.

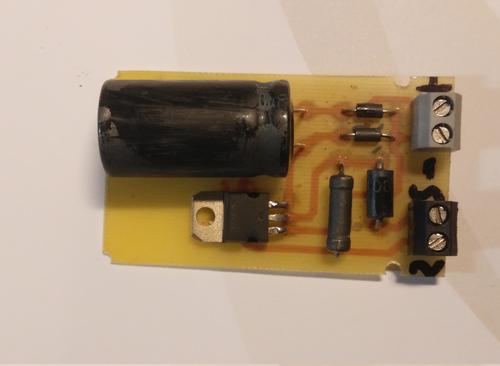

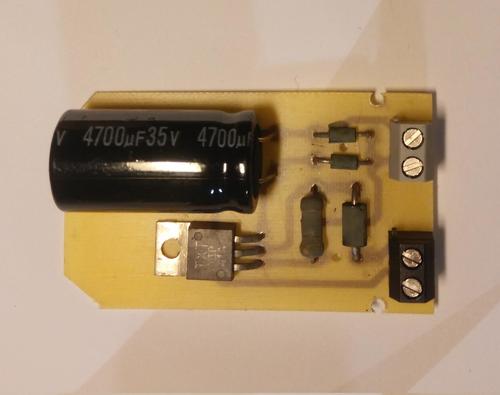

Décharge capacitive

Décharge capacitive

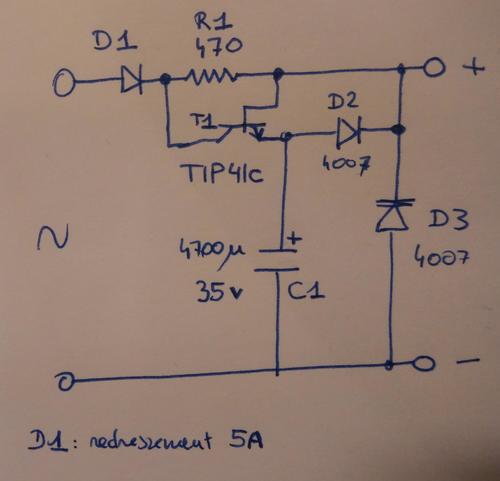

Schéma

Schéma


Conn

Conn

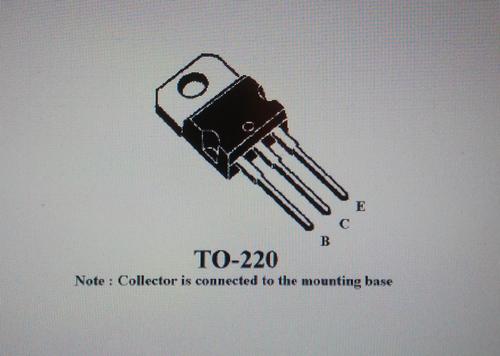

TIP41c

TIP41c

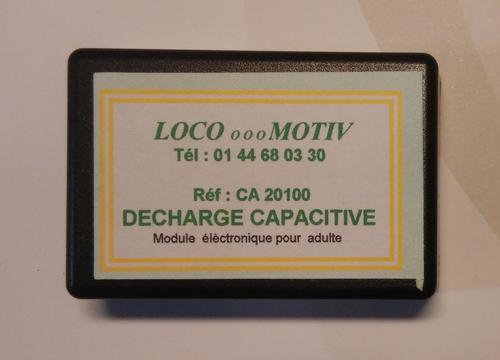

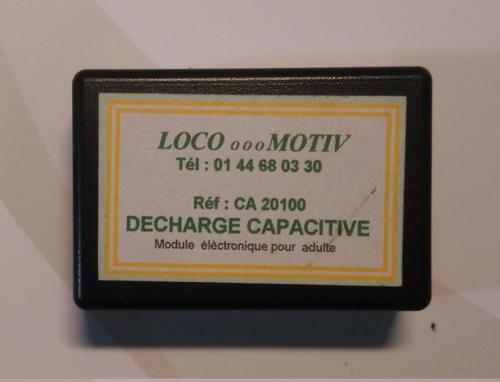

Boitier 2

Boitier 2

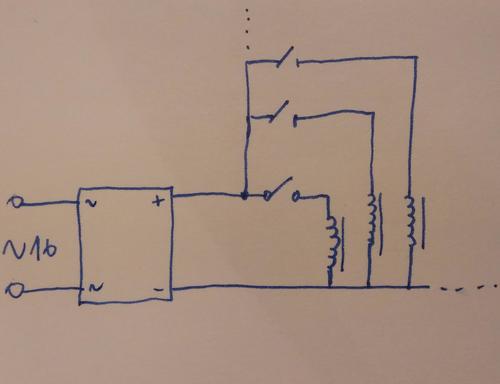

M1

M1


M2

M2
